Hidravlični sistemi so mišica industrijskih strojev - od hidravličnih motorjev v bagrih do stiskalnic, ki jih poganja hidravlične črpalke in ventili. Vendar se lahko pojavi zapletena težava: manometer kaže normalen (ali celo visok) tlak, vendar je stroj šibak ali ne deluje. Predstavljajte si hidravlični cilinder, ki na merilniku kaže 200 barov, vendar komaj dviguje svoje breme, ali orbitalni motor (gerotorski motor), ki se pod obremenitvijo ustavi kljub "normalnemu" tlaku. Za strokovnjake in inženirje je razumevanje tega neskladja med pritiskom in močjo ključnega pomena.
V hidravliki je tlak le polovica enačbe - pretok je druga polovica. Prava hidravlična moč je produkt tlaka in pretoka. Če kateri koli od njih ni zadosten, je rezultat nizka izhodna moč. V tem članku pojasnjujemo, zakaj lahko hidravlični sistem kaže normalen tlak, vendar ne zagotavlja nobene ali nizke moči. Raziskali bomo pogoste vzroke - od nezadostnega pretoka in notranjega puščanja do lažnih odčitkov tlaka in nizkega efektivnega tlaka - ter kako lahko visokokakovostne komponente in dobre prakse preprečijo te težave.
Osnove hidravlike: Tlak, pretok in moč
Večina strojev pri svojem delu uporablja hidravliko ali pnevmatiko. Za razumevanje principa delovanja hidravlike moramo poznati dve dejstvi. Prvo dejstvo je, da kadar imamo tekočino v zaprtem sistemu in jo izpostavimo pritisku, bo pritisk enakomerno porazdeljen na vse dele tekočine. Drugo dejstvo pa je, da je tekočino težko stisniti. Če bi želeli stisniti volumen tekočine, ne glede na to, kako močan je pritisk, imamo še vedno opravka z enakim volumnom, kar pomeni, da se tekočine ne da stisniti. Hidravlika oziroma hidravlični sistem uporablja tlak tekočine za opravljanje mehanskega dela.
Pretok je osnovno gibanje tekočine. Hitrost pretoka je gibanje določene količine tekočine v določenem času. Hitrost pretoka je razdalja, ki jo določena prostornina tekočine premakne v določenem času, in je neposredno odvisna od pretoka in velikosti cevi. Ko se hitrost pretoka poveča, se poveča tudi toplota. Pri nizkih hitrostih tekočine tečejo v različnih vzporednih plasteh, vsaka od katerih se premika z nekoliko drugačno hitrostjo (laminarni pretok). Ko se hitrost tekočine poveča, drobne nepravilnosti na površini vodnika toka (cevi ali cevi) motijo pot toka, kar ustvari kaotično stanje namesto urejene laminarne plasti. Temu pravimo **turbulenca**, ki se pojavi povsod, kjer so ovinki in omejitve v hidravličnem sistemu.
Statični tlak nastane, ko tekočina želi teči, a ne more. Na primer, gravitacija poskuša palico cilindra potisniti navzdol, a ker je ventil zaprt, tekočina v valju ne more uiti. Ko sila potisne palico cilindra navzdol, ujeta tekočina pridobi energijo.

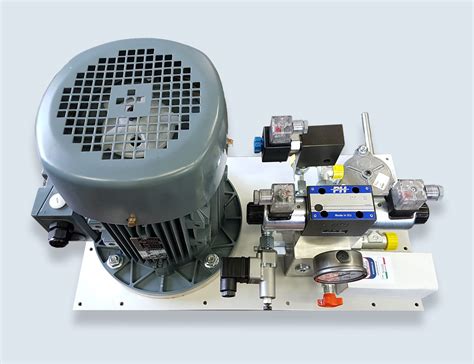

Glavna funkcija hidravličnih črpalk je dovajanje tekočine ostalim komponentam hidravličnega sistema. Tlak se razvije kot reakcija na obremenitev. Hidravlične črpalke imajo gostoto moči približno desetkrat večjo od električnega motorja (po prostornini). Obstajajo različne vrste črpalk, kot so zobniške črpalke (poceni, trpežne, preproste), loputne črpalke (poceni, preproste, zanesljive) in aksialne črpalke (z različnimi izvedbami, najpogostejša je črpalka z zaslonko).
Smerni regulacijski ventili usmerjajo tekočino do želenega mesta in so običajno sestavljeni iz tuljave znotraj ohišja iz litega železa ali jekla. Prilagoditev pretoka hidravličnih ventilov zahteva spreminjanje nastavitev za nadzor hitrosti, s katero hidravlično olje teče skozi ventil. Krmiljenje pretoka se doseže s spreminjanjem območja ustja in se uporablja predvsem za nastavitev hitrosti pogona.
Ena poglavitnih nalog rezervoarja je tudi ločevanje zraka od tekočine. Deluje tudi kot akumulator toplote, ta pa pokrije izgube v sistemu pri uporabi največje moči. Načrtovalci si prizadevajo zmanjšati velikost hidravličnih rezervoarjev, medtem ko upravljavci opreme cenijo večje rezervoarje.
Delovna tekočina je običajno naftno olje z različnimi dodatki. Nekateri hidravlični stroji zahtevajo požarno odporne tekočine, odvisno od uporabe. Filtri so pomemben del hidravličnih sistemov, ki odstranjujejo neželene delce iz tekočine. Cevi imajo različne velikosti za različne tlačne razpone, s standardnimi premeri do 100 mm. Hidravlična cev se uporablja, če standardne cevi niso dovolj zmogljive, in se na splošno uporablja za nizki tlak.
Razlogi za neskladje med tlakom in močjo
1. Nezadosten pretok
Eden glavnih krivcev je **nezadosten pretok**. Črpalka lahko doseže nazivni tlak, vendar dovaja premajhno količino olja za koristno delo. V hidravličnem smislu tlak ustvarja silo, pretok pa ustvarja gibanje (hitrost) - moč pa zahteva oboje. Če je hidravlična črpalka obrabljena ali premajhna, lahko poveča pritisk z majhnim curkom olja, vendar ne dovolj pretoka, da bi s silo poganjala aktuatorje. Sistem v bistvu "mrtve glave", ki prikazuje normalen tlak na merilniku, medtem ko se motor ali valj komaj premika.
To se pogosto zgodi pri zamašenih filtrih, zlomljenih sesalnih vodih ali črpalkah, ki trpijo zaradi notranje obrabe. Na primer, zobniška črpalka z notranjo obrabo lahko še vedno doseže 180 barov, vendar je njena moč morda padla z 20 L/min na 5 L/min - stroj bo počasen ali zastal. Kot pravi en vodnik za testiranje: "Tlak sam po sebi ni dovolj. Črpalka lahko doseže nazivni tlak, vendar zagotavlja premajhen pretok - kar pomeni, da se učinkovitost izgubi."
V praksi vedno diagnosticirajte tlak in pretok. Preizkus merilnika pretoka lahko razkrije, ali izhodna moč črpalke pade pri visokem tlaku (znak neučinkovitosti črpalke ali notranjega puščanja). Če zagotovite, da je črpalka pravilno dimenzionirana in vzdrževana (ter da so filtri in dovodi čisti), se bo odpravilo pomanjkanje pretoka. Če povzamemo, je potreben ustrezen pretok črpalke za pretvorbo tlaka v hidravlično moč - brez zadostnega pretoka bo sistem kljub normalnemu odčitku tlaka šibak.
2. Notranje puščanje v komponentah
Drug pogost razlog za "tlak, vendar brez moči" je **notranje puščanje v hidravličnih komponentah**. Notranje puščanje pomeni, da tekočina pod pritiskom uhaja skozi notranje odprtine ali obvodne poti, namesto da bi opravljala delo. Tlak sistema se lahko odčita kot normalen na črpalki ali ventilu, vendar zaradi puščanja tekočina nikoli v celoti ne doseže aktuatorja s silo. To se lahko zgodi pri hidravličnih motorjih, hidravličnih ventilih ali hidravličnih cilindrih, ko se obrabijo.

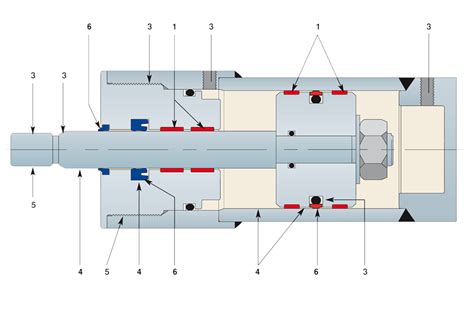

Na primer, obrabljena tesnila bata v valju lahko pustijo visokotlačno olje puščati čez povratno stran, s čimer se izenači tlak in prepreči izhodna sila - merilnik lahko kaže tlak, vendar se valj ne razširi z močjo. Podobno lahko hidravlični ventil (kot je smerni ventil) z zagozdenim tuljavom ali obrabljenimi tesnili pušča v notranjosti in pošilja olje nazaj v rezervoar namesto v motor. V bistvu sistem ustvarja nekaj pritiska, vendar se notranje "zvija".
Po mnenju strokovnjakov za odpravljanje hidravličnih težav notranja obraba ustvarja prostore, ki omogočajo puščanje tekočine pod tlakom v notranjost, namesto da teče do aktuatorjev, kar neposredno zmanjša razpoložljivi tlak in pretok za delo. Znaki notranjega puščanja vključujejo čezmerno segrevanje tekočine (izgubljena energija se spremeni v toploto) in nezmožnost vzdrževanja tlaka pod obremenitvijo. Na primer, orbitalni motor z obrabljenimi gerotorskimi elementi se lahko prosto vrti brez obremenitve (minimalni tlak), vendar pod obremenitvijo zdrsne znotraj - napajalni tlak skoči na razbremenilno nastavitev, vendar gred nima navora. Drug primer je delno odprt razbremenilni ventil: če je razbremenilni ventil obtičal rahlo odprt, bo izpustil pretok pri nastavljenem tlaku, tako da lahko merilnik lebdi pri tem "normalnem" tlaku, vendar aktuatorji dobijo majhen pretok ali silo.
V vseh teh scenarijih notranja puščanja povzročijo, da je sistem pod pritiskom, hkrati pa ga oropajo energije. Rešitev je, da poiščete in odpravite puščanje - obrabljena tesnila, zarezane tuljave ventilov ali razjedene notranje dele motorja je treba popraviti ali zamenjati. Visokokakovostne komponente z natančnimi tolerancami so manj nagnjeni k prezgodnjemu notranjemu puščanju, kar zagotavlja, da se tlak pretvori v dejansko moč.
3. Zavajajoči odčitki tlaka
Včasih je sam odčitek tlaka **zavajajoč**, zaradi česar človek misli, da je tlak "normalen". En sam merilnik tlaka prikazuje le tlak na svoji lokaciji - kar morda ne odraža dogajanja tam, kjer se delo opravlja. Če je manometer nameščen pred omejitvijo ali samo na izhodu črpalke, lahko vedno odčita izhodni tlak črpalke, tudi če ta pretok ne doseže aktuatorja. To lahko ustvari lažno tlačno indikacijo normalnega delovanja.
Na primer, če je spodnji vod blokiran ali hitra spojka ni v celoti vklopljena, bo črpalka hitro dosegla razbremenilni tlak in merilnik bo pokazal visoko, toda v aktuator gre le malo ali nič olja. Merilnik v bistvu kaže protitlak. Neizkušen tehnik lahko na merilniku vidi 150 barov in domneva, da je sistem v redu, medtem ko jeklenka za blokado vidi skoraj ničelni tlak. Kalibracija ali okvara merilnika je še en problem - zataknjen ali napačno umerjen merilnik lahko napačno kaže normalen tlak. V enem primeru je dušen merilnik na hidravlični stiskalnici pokazal dosleden tlak zaradi zamašenega dušilnika, čeprav je sila stiskanja močno nihala.
Da vas en sam odčitek ne bi zavedel, uporabite več testnih točk. Priporočljivo je namestiti manometre na ključnih točkah v celotnem sistemu - npr. na izhodu črpalke, glavnem vodu in v bližini aktuatorja - da izolirate mesta, kjer pride do padca tlaka. S primerjavo odčitkov lahko ugotovite, ali tlak resnično dosega obremenitev. V bistvu preverite pritisk: "normalen" odčitek morda ni resničen ali morda ni na pravem mestu. Vedno se prepričajte, da merilniki delujejo in izmerite tlak pod obremenitvijo na aktuatorju, da dobite pravo sliko. To odpravlja napačne odčitke in natančno določi, ali komponenta v liniji povzroča padec tlaka.
4. Nizek efektivni tlak
Drugi razlog, da hidravličnemu sistemu primanjkuje moči kljub temu, da kaže "normalen" tlak, je, da je dejanski delovni tlak **prenizek za obremenitev**. Z drugimi besedami, nastavitev razbremenitve sistema ali kompenzator tlaka je lahko nastavljen pod tisto, kar zahteva naloga, ali pa se tlak izgubi, ko se povpraševanje poveča. Kar je videti kot "normalen" sistemski tlak, je lahko preprosto nepravilno umerjena zgornja meja tlaka.
Na primer, če naj bi stroj deloval pri 210 barih, vendar je razbremenilni ventil napačno nastavljen na 140 barov, se bo merilnik povzpel na 140 barov (in videti normalen za neizkušeno oko), vendar se bo stroj počutil premalo močnega, ker je za opravljanje dela potreboval višji tlak. Razbremenilni ventili, nastavljeni prenizko, neposredno omejujejo največji sistemski tlak in zmanjšujejo izhodno moč. To se pogosto zgodi po vzdrževanju ali zamenjavi ventila, ko nastavitve niso pravilno nastavljene. Popravek je, da prilagodite razbremenitev ali regulator na določen tlak (zagotovite, da je v varnih mejah sistema in črpalke).
Tudi v pravilno nastavljenem sistemu lahko tlak pod obremenitvijo pade zaradi izgub v liniji ali šibkega odziva črpalke. Dolge cevi, premajhni priključki ali pretok, ki je nenadoma usmerjen na več funkcij, lahko povzročijo padec tlaka na aktuatorju, tudi če je tlak navzgor v redu. Na primer, v mrzlih podnebjih lahko gosto olje povzroči visok padec tlaka skozi filtre in ventile, kar pomeni, da je na strani črpalke visok tlak, toda ko tekočina doseže oddaljeni motor, se tlak precej zmanjša - motorju manjka navora. Podobno, če je kompenzator črpalke s spremenljivo prostornino okvarjen, se lahko črpalka prekine (zmanjša izhod) prezgodaj in ne vzdržuje tlaka pod veliko obremenitvijo. Dejanski tlak na aktuatorju je na koncu nižji od odčitka merilnika na črpalki.
Za odpravo takšnih primerov izmerite tlak na aktuatorju, medtem ko deluje. Če opazite znaten padec tlaka črpalke, poiščite vzroke, kot so delno odprti obvodi ventilov, zamašeni filtri ali spremembe viskoznosti, povezane s toploto. Reševanje nizkega efektivnega tlaka lahko vključuje prilagajanje nastavitev ventila, uporabo komponent z večjo zmogljivostjo ali izboljšanje velikosti cevi za zmanjšanje padca tlaka. Konec koncev mora hidravlični sistem vzdrževati zahtevani tlak pri obremenitvi - ne samo pri viru -, da ima polno moč.
Valvoline MEA - How Engine Oil Works
Preprečevanje in reševanje težav: Vzdrževanje in kakovost komponent
Jasno je, da hidravlični sistem, ki kaže normalen tlak, a mu primanjkuje moči, signalizira osnovno težavo - naj gre za pomanjkanje pretoka, puščanje, napačne odčitke ali nastavitve. Preprečevanje teh težav se začne z dobrimi praksami načrtovanja in vzdrževanja. Redno preverjajte moč črpalke (tako tlak kot pretok) in preglejte ventile za pravilno nastavitev. Notranja puščanja se pogosto razvijejo postopoma, zato lahko spremljanje časov ciklov in toplote da zgodnje opozorilo; povišanje temperature tekočine ali počasnejše gibanje aktuatorja lahko kaže na obrabo, preden pride do popolne izgube moči.
Enako pomembno je zagotoviti uporabo **visokokakovostnih komponent**. Natančno izdelani hidravlični motorji, črpalke in ventili z ustreznimi tesnili in tolerancami bodo sčasoma bolje ohranjali učinkovitost. Tu se sodelovanje z zaupanja vrednim dobaviteljem izplača. Na primer, Blince Hydraulic je svetovno znan po zanesljivih, visoko zmogljivih hidravličnih komponentah. Podjetje proizvaja celotno paleto orbitalnih motorjev, batnih črpalk, smernih in razbremenilnih ventilov ter celo hidravličnih sistemov na ključ. Blince se osredotoča na trge srednjega do višjega razreda in izvaža v več kot 100 držav, z izdelki, ki imajo certifikate kakovosti ISO 9001 in CE. Blinceov poudarek na stabilni kakovosti izdelkov in natančnem inženirstvu pomeni, da imajo njihovi hidravlični motorji in ventili minimalno notranje puščanje in robustno delovanje pod obremenitvijo. Tehnična podpora je prav tako ključnega pomena: Blince ponuja strokovno vodenje pri načrtovanju sistema in odpravljanju težav. Partnerstvo s takšnim dobaviteljem zagotavlja zaupanje, da bodo komponente delovale po pričakovanjih in da je morebitne težave s pritiskom/močjo mogoče rešiti s trdno inženirsko podporo. Zanesljivi hidravlični deli in strokovna podpora zmanjšajo izpade in glavobole pri vzdrževanju.
Ključni poudarki in priporočila
Ko hidravlični sistem kaže normalen tlak, a mu primanjkuje moči, je to opozorilni znak, da je nekaj narobe kljub zagotovilu merilnika. Razpravljali smo o štirih tipičnih vzrokih za to neusklajenost med tlakom in močjo: **nezadosten pretok**, kjer črpalka ne more zagotoviti potrebne prostornine; **notranje puščanje**, kjer tlak zdrsne znotraj obrabljenih komponent; **zavajajoči odčitki tlaka**, kjer merilniki zavajajo ali je tlak izmerjen na napačnem mestu; in **nizek efektivni tlak**, kjer nastavitve ali izgube pomenijo, da aktuator dejansko nikoli ne vidi potrebnega tlaka. Z razumevanjem teh vzrokov lahko inženirji in kupci opreme učinkoviteje odpravljajo težave - prihranijo čas in se izognejo nepotrebnim zamenjavam delov.
Ključni zaključek je, da sam pritisk ni enak opravljenemu delu; samo kombinacija ustreznega tlaka in pretoka, dostavljena na pravo mesto, daje hidravlično moč za premikanje bremen. Za industrijske kupce in proizvajalce originalne opreme je ključnega pomena, da so vaši hidravlični sistemi dobro zasnovani in dobro nabavljeni. Uporabite to znanje, da določite komponente, ki ustrezajo zahtevam vaših strojev (v smislu pretočne zmogljivosti, kakovosti tesnjenja itd.), in izberite ugledne dobavitelje, kot je Blince, ki podpirajo svoje hidravlične motorje, črpalke in ventile s kakovostno proizvodnjo in tehničnim znanjem. Redno vzdrževanje - kot je preverjanje kakovosti olja, preverjanje puščanja in umerjanje varnostnih ventilov - je prav tako bistvenega pomena, da sistem deluje s polno močjo. Na koncu bo hidravlični sistem, ki deluje na vrhuncu, pokazal pričakovani tlak in zagotovil pričakovano moč. To pomeni varnejše delovanje, učinkovito proizvodnjo in brezskrbnost za vas kot strokovnjake za nabavo in inženirje.
Vprašanja in odgovori
V: Zakaj moj hidravlični motor ne deluje pod obremenitvijo, čeprav je tlak normalen?
O: Če hidravlični motor zastane ali se počuti šibko pod obremenitvijo kljub običajnemu odčitku tlaka, verjetni vzroki vključujejo nezadosten pretok (črpalka ne more zagotoviti dovolj volumna olja pri tlaku), notranje puščanje v motorju ali ventilih (tekočina zaobide notranjost, tako da motor ne dobi polne moči) ali omejevalni tlak razbremenilnega ventila. V bistvu motor ne prejema učinkovitega tlaka/pretoka, ki ga potrebuje. Preverite, ali izhodni pretok črpalke ustreza zahtevam, in poiščite puščanje ali obvod v ventilih. Preverite tudi, ali je nastavitev tlaka dovolj visoka za to obremenitev - motor se lahko vrti brez obremenitve pri nižjem tlaku, vendar potrebuje polni sistemski tlak za ustvarjanje navora pod obremenitvijo.
V: Ali lahko hidravlični ventil notranje pušča in povzroči izgubo moči?
O: Da. Notranje puščanje v hidravličnih ventilih (kot je vijačni ventil ali ventil za razbremenitev tlaka, ki ni pravilno nameščen) je pogost skriti vzrok za izgubo moči. Ko ventil pušča znotraj, se tekočina pod tlakom preusmeri nazaj v rezervoar ali v povratni vod, ne da bi pri tem opravila delo. Sistem morda še vedno ustvarja nekaj pritiska, vendar aktuator (cilinder ali motor) opazi zmanjšano silo. Na primer, obrabljen usmerjevalni ventil lahko zaobide tekočino preko svojih odprtin ali pa bo razbremenilni ventil, ki je rahlo odprt, izpustil tlak. To notranje puščanje povzroči segrevanje tekočine in pogosto nezmožnost vzdrževanja tlaka pod obremenitvijo. Zamenjava ali popravilo okvarjenega ventila (in vzdrževanje čiste tekočine za preprečitev obrabe) bosta obnovila ustrezen tlak in moč. Skratka, notranje puščanje ventila lahko znatno zmanjša hidravlično moč, tudi če manometri ne razkrijejo takoj puščanja.
