Razumevanje pretoka tekočin, zlasti vode, je ključnega pomena v različnih inženirskih in vsakdanjih aplikacijah. Pogosta dilema, ki se pojavlja med laiki in strokovnjaki, je vprašanje, ali povečanje premera cevi ali pipe avtomatsko pomeni tudi bistveno večji pretok vode. Ta članek raziskuje to vprašanje in ponuja razlago, ki temelji na načelih mehanike tekočin.
Osnove pretoka in hidrodinamike
Pretok tekočin je kompleksen pojav, ki ga določajo številni dejavniki. Volumenski tok nam pove, kolikšen volumen tekočine preteče skozi izbran presek cevi v določenem času. Pretok se običajno izraža v kubičnih metrih na sekundo (m³/s), litrih na sekundo (l/s) ali galonah na minuto (GPM), odvisno od konteksta in geografske lokacije.
Prečni prerez cevi in hitrost tekočine
Prečni prerez cevi ali kanala, skozi katerega teče tekočina, je glavni dejavnik pri določanju pretoka. Večja površina omogoča večji pretok tekočine na enoto časa pri isti hitrosti. Nasprotno pa ožja cev omejuje količino tekočine, ki teče skozi, kar lahko poveča hitrost tekočine, če se skupni pretok ohranja. Hitrost je neposreden pokazatelj, kako hitro se tekočina premika skozi sistem. Višje hitrosti povzročajo večje pretoke, če prečni prerez ostane konstanten.
Vpliv fizikalnih lastnosti tekočin

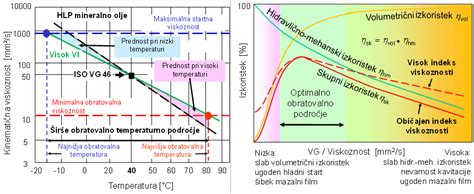

Različne tekočine se obnašajo različno glede na njihove fizikalne lastnosti. Na primer, gostejše tekočine, kot je olje, lahko zahtevajo več energije za doseganje enakega pretoka kot voda. Viskoznost ali gostota tekočine prav tako igra ključno vlogo. Bolj viskozne tekočine tečejo počasneje in zahtevajo več energije za premikanje skozi cev ali kanal. Te lastnosti so še posebej pomembne v industrijah, kot so kemične predelovalne naprave ali elektrarne.
Koncepti in enačbe v hidrodinamiki
Enačba kontinuitete
Po enačbi kontinuitete v1*A1=konst. Če se premer cevi poveča, se hitrost toka skozi to cev zmanjša, in obratno. To pomeni, da se volumenski pretok in praktično tudi masni pretok ne bosta bistveno spremenila, če je tlak v sistemu konstanten. Če na vstopu v sistem potiska recimo 8 litrov na minuto, ne bo nikoli iz njega izteklo 10 litrov na minuto, razen če se umetno začne črpati več in s tem dvigne tudi pretok na vstopu.
Bernoullijeva enačba in Bernoullijev princip
Bernoullijeva enačba povezuje tlak in hitrost delcev tekočine v cevi, kjer se pretaka idealna tekočina. Idealna tekočina je nestisljiva in ima viskoznost nič. Ker ni notranjega trenja med delci tekočine (viskoznost je enaka nič), se tekočina tudi ne bo segrevala. Bernoullijeva enačba pravi: v idealni tekočini je vsota statičnega tlaka, dinamičnega tlaka in gostote potencialne energije znotraj tokovne cevi in vzdolž tokovnice konstantna.
V praksi zračni tlak niha glede na hitrost gibanja zraka - vetra. Ko veter zapiha v ožine, se mu hitrost poveča, tlak pa zmanjša. Omenjeno zakonitost opisuje Bernoullijeva enačba.
Vpliv viskoznosti in trenja
Vsi, ki z enačbami zagovarjajo tezo, da širina cevi ni pomembna, to argumentirajo z enačbami, v katerih predpostavljajo neviskozno tekočino. Neviskozna tekočina v praksi ne obstaja, viskoznost pa povzroča izgube zaradi trenja. Te so proporcionalne s hitrostjo tekočine v cevi. V tanjši cevi voda pri enakem pritisku teče hitreje, posledično so izgube zaradi trenja večje in izhodna hitrost vode na koncu cevi manjša. Dejanski pretok bo zagotovo večji s širšo cevjo, vendar je vprašanje, za koliko.
Če bi bila v sistemu izključno cev, ki se menja, je zaradi trenja razlika v pretoku skozi 3/4 in 1/2 inčnima cevema približno dvakratna. Ker pa je potrebno pogledati trenje v celotnem sistemu, torej cevi, ki se menja, cevi, ki je pred njo, pipo, kolena in ostale oblike, ki odstopajo od idealne ravne cevi, bo izboljšanje pretoka nekje med 1 in 2 kratnikom originalnega. To je posledica tega, da je menjana cev le del celotnega sistema in lahko izboljšava v tem delu le proporcionalno vpliva na trenje/pretočnost celotnega sistema, ne pa posledica kontinuitetne enačbe.
Praktični primeri in pomen upravljanja pretokov
Pomen poznavanja in upravljanja pretokov obsega operativno učinkovitost, varnost, upravljanje stroškov in vpliv na okolje. Razumevanje in natančno merjenje pretoka je ključnega pomena za optimizacijo učinkovitosti sistemov za transport tekočin.
Primeri uporabe in vplivi
- V postrojenjih za obdelavo vode pravilen pretok zagotavlja, da se voda učinkovito obdeluje in distribuira brez preobremenjevanja sistema.
- HVAC sistemi so močno odvisni od pravilnih pretokov, ki so osnova za vzdrževanje kakovosti zraka in temperature.
- V kmetijstvu, zlasti v namakalnih sistemih, lahko natančni podatki o pretoku določajo uspešnost porazdelitve vode na pridelke. Prekomerno ali nezadostno zalivanje lahko povzroči propad pridelkov, izgubo virov ali povečanje obratovalnih stroškov.
- V industrijskih okoljih, kot so kemične predelovalne naprave ali elektrarne, vzdrževanje določenih pretokov ni le vprašanje učinkovitosti, ampak tudi varnosti. Odstopanja od pričakovanih pretokov lahko privedejo do nevarnih razmer, vključno z razlitji, prekomernimi pritiski ali okvarami opreme.
Upravljanje stroškov in okoljski vplivi
Spremljanje in nadzor pretoka ni le vprašanje vzdrževanja operativne stabilnosti, ampak tudi upravljanja stroškov. V sistemih, kot so javni sistemi za oskrbo s pitno vodo, lahko natančen nadzor nad pretoki znatno zmanjša izgube. Okoljski vplivi upravljanja pretokov so prav tako zelo pomembni. Upravljanje pretokov okolju škodljivih snovi v industrijskih odpadnih vodah ali urbanem odtoku je ključnega pomena za zmanjšanje vpliva na okolje.
Električni pretok in analogije
Kontinuitetna enačba velja enako za snov kot za električni tok. V teoriji bi pri enosmernem toku pri infinitizemalno tanki žici skozi njo tekel neskončen tok. Fluidi pa imajo svoje izjeme, enako kot tok elektrine. Širina cevi ima podobno relacijo kot debelina žice pri električnem toku. Ni mogoče pričakovati dobrega izhoda, če se od neke točke naprej absurdno zmanjša debelina žice.
V elektrotehniški praksi pripisujemo tuljavam praktično enak pomen kot uporom in kondenzatorjem. Izdelujemo jih tudi kot elektronske elemente z določeno induktivnostjo, velikosti od nekaj μH do več deset H. Negativni predznak v zgornji enačbi pove, da napetost lastne indukcije nasprotuje napetosti izvora. To velja tudi za vodnike oziroma za tokokroge brez tuljav in navitij, le da sta induktivnost in napetost lastne indukcije v tem primeru, praviloma, zanemarljivo majhni.
Podobnost pojavov v električnem tokokrogu s tuljavo in tokokrogu s kondenzatorjem je očitna. Razlika je le v tem, da kondenzator ne "prenese" hitrih sprememb napetosti, tuljava pa ne hitrih sprememb toka.
